KR_EN
| EAN code | 8595057661943 |
| Zolltarifnummer | 73089059 |
| Gewicht | 1,41 kg/pcs |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Funktionserhalt | P90-R, E90, PS90 |
| Entsprechend der Norm | ČSN EN 61537 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Blechstärke | 0,8 mm |
| Anzahl der Schrauben zur Verbindung | 16 |

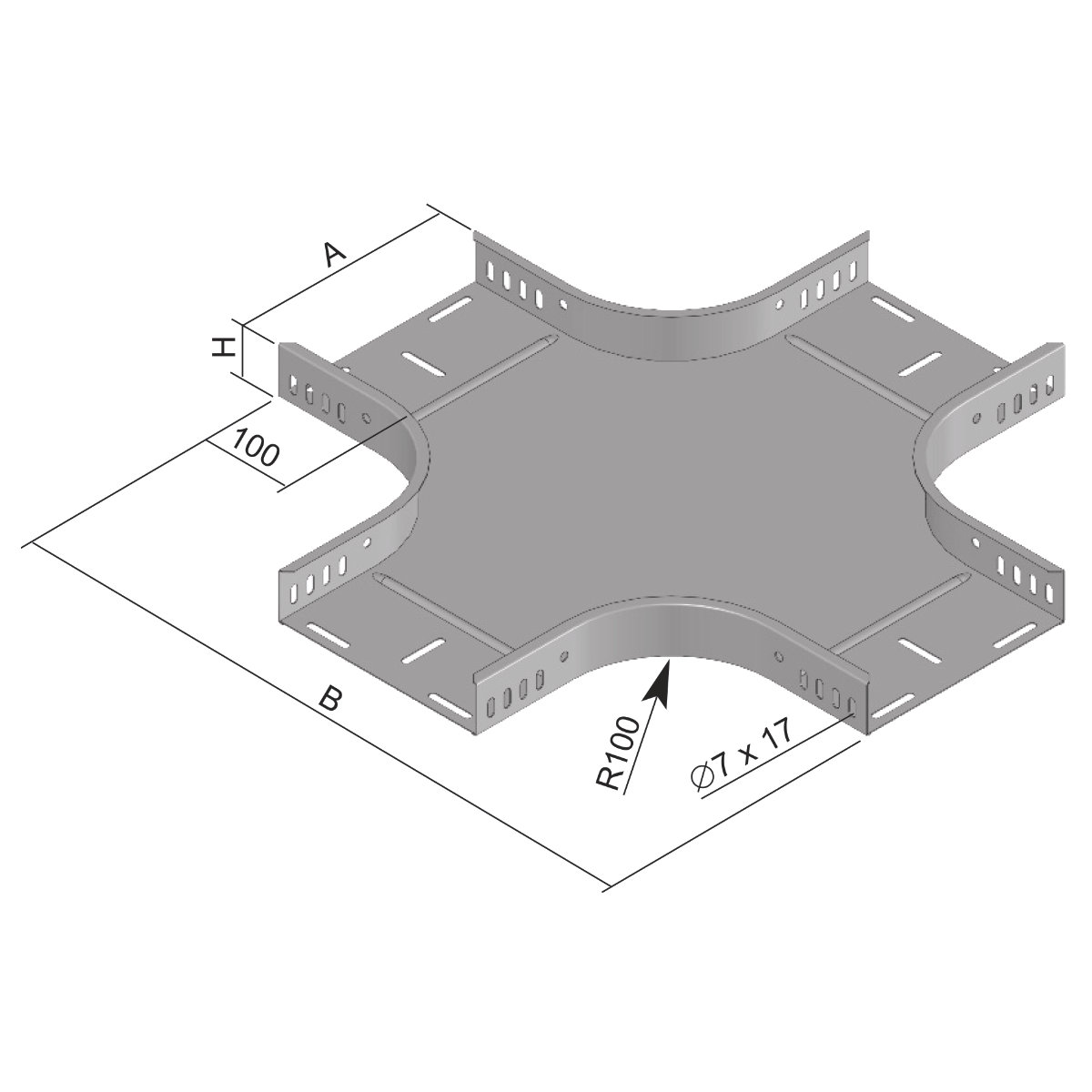

| Maß A | 53 mm |
| Maß B | 453 mm |
| Maß H | 65 mm |
| Für die Breite der Kabelrinne | 50 mm |
| Für Höhe der Kabelrinne | 60 mm |

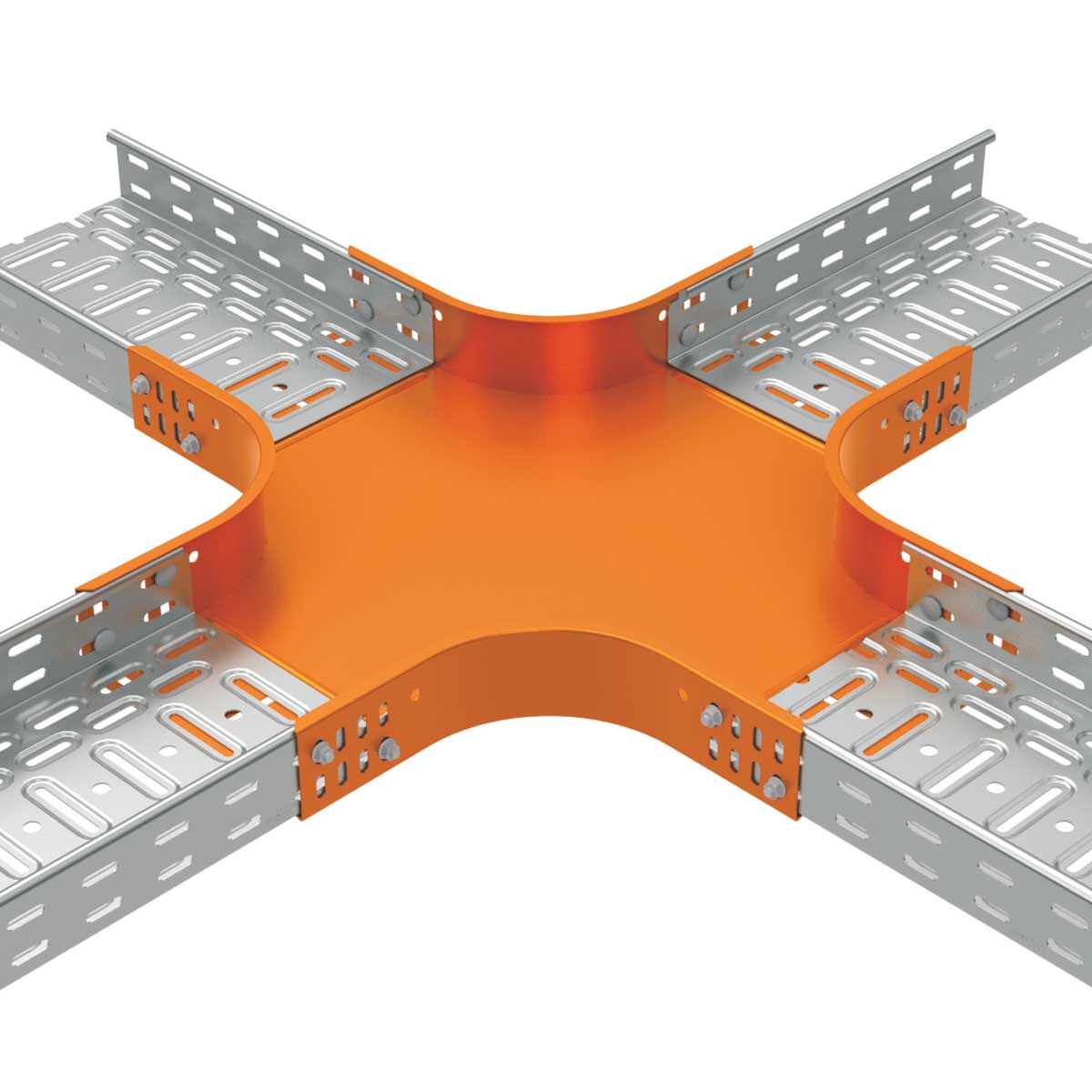

Die Verbindung erfolgt mit den Schrauben NSM 6X10. Zur Bildung einer ungleichschenkligen Kreuzung werden zwei T-Anbaustücke OH oder die Eckanbaustücke SU verwendet.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog Systeme mit Funktionerhalt im Brandfall.
